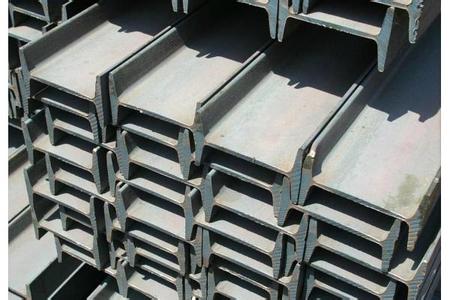

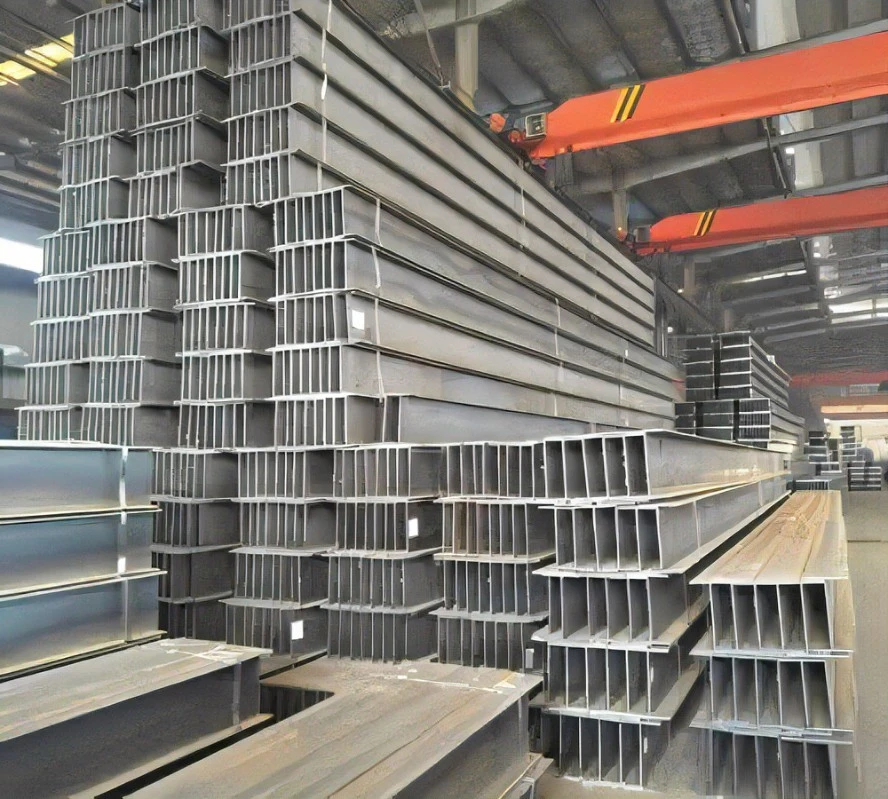

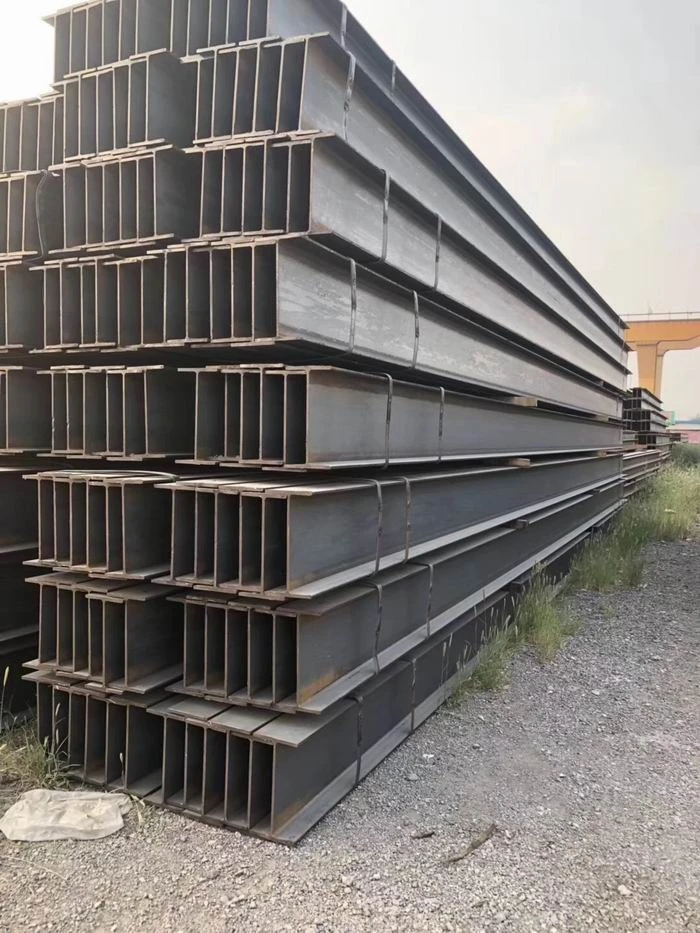

H Stålbjælker HEA/HEB er en meget almindeligt anvendt type stålprofil. Bjælker, ellers kaldet "H"-sektioner, kontinentale bjælker eller HEA/HEB, er tilgængelige i flere materialekvaliteter, de mest almindelige er EN 10025 S275 og S355. H-sektioner ligner I-sektioner, men flangen er bredere.

Send forespørgsel

Produkt introduktion

HEA&HEB Bjælker Eksempel Størrelse

HEA-bjælkerstørrelser og mekaniske egenskaber

HEA Bjælker Størrelser					Vægt (kg/m)	Snitareal (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

HEB Bjælkestørrelser og mekaniske egenskaber

HEB Bjælkestørrelser					Vægt (kg/m)	Snitareal (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Produktbeskrivelse

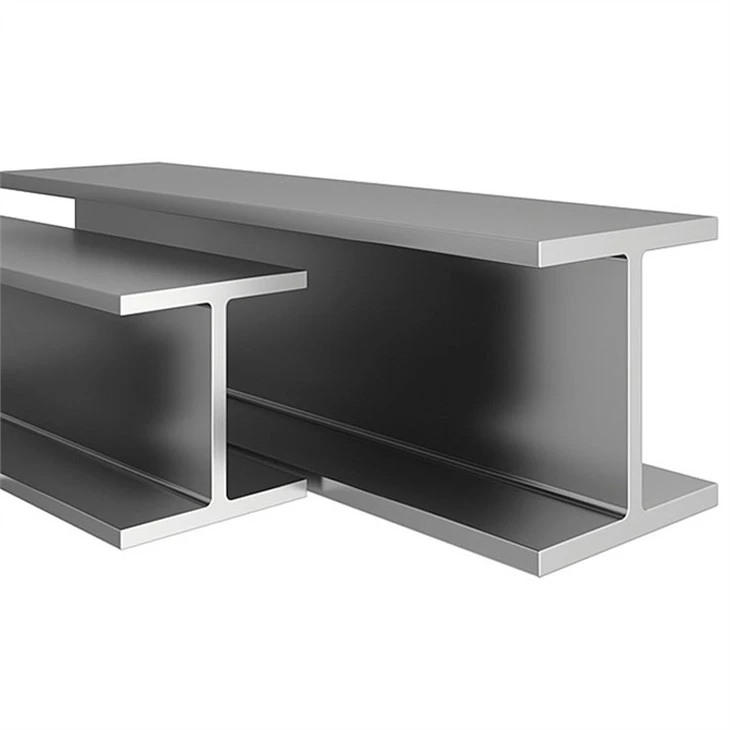

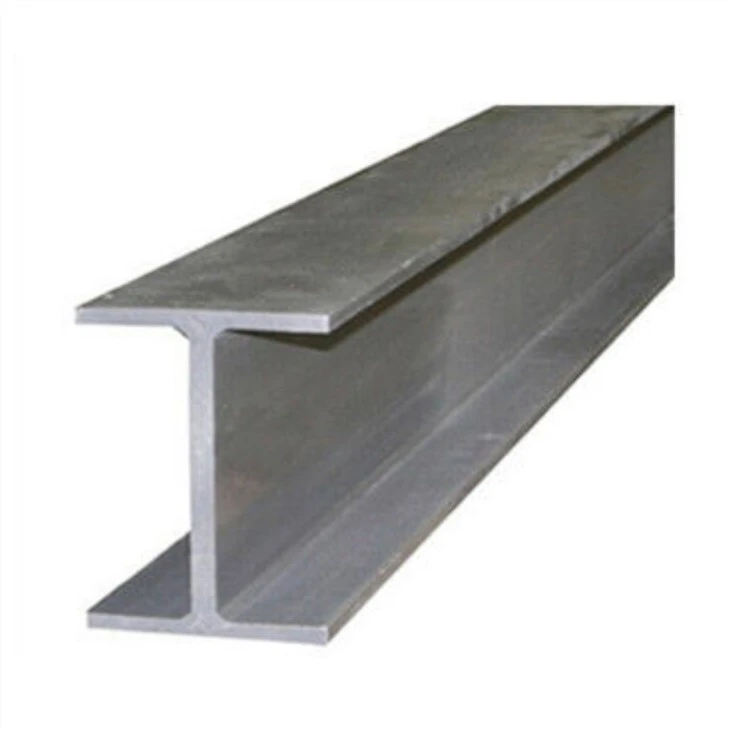

Tværsnitsformen svarer til en økonomisk tværsnitsprofil af det latinske store bogstav H, også kendt som universal stålbjælke. Tværsnittet af H-formet stål omfatter normalt to dele, banen og flangen, også kendt som taljen og kanten.

H bjælke er meget udbredt, hovedsagelig brugt i: forskellige civile og industrielle bygningsstrukturer; forskellige industrianlæg med stor spændvidde og moderne højhuse, især industrianlæg i områder med hyppige seismiske aktiviteter og arbejdsforhold ved høje temperaturer; kræver stor bæreevne og tværsnit Store broer med god stabilitet og store spænd; tungt udstyr; motorveje; skibsskeletter; mine støtte; fundamentbehandling og dæmningsteknik; forskellige maskinkomponenter.
